În calitate de furnizor de foi cu tuburi placate, întâlnesc adesea întrebări din partea clienților care sunt curioși despre diferențele dintre foile cu tuburi placate și foile tubulare normale. În această postare pe blog, voi aprofunda aspectele cheie care diferențiază aceste două tipuri de foi de tuburi, oferindu-vă o înțelegere cuprinzătoare pentru a vă ajuta să luați decizii informate pentru proiectele dvs.
1. Compoziția materialului
Cea mai fundamentală diferență dintre foile cu tuburi placate și foile tubulare normale constă în compoziția materialului lor.
O foaie de tub obișnuită este de obicei realizată dintr-un singur material omogen. De exemplu, în multe aplicații industriale, foile din tuburi din oțel carbon sunt utilizate în mod obișnuit datorită costului lor relativ scăzut și proprietăților mecanice bune. Foile tubulare din oțel inoxidabil sunt, de asemenea, populare în mediile în care este necesară rezistența la coroziune. Aceste plăci tubulare dintr-un singur material au o structură uniformă peste tot, iar proprietățile lor sunt determinate de caracteristicile acelui material unic.

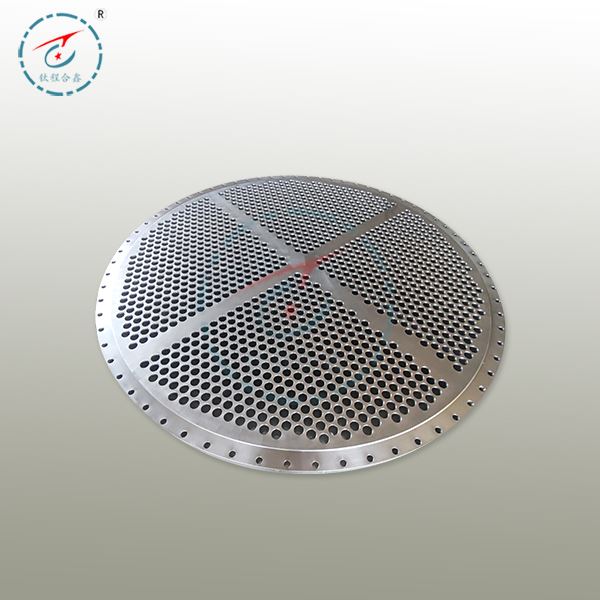

Pe de altă parte, foile cu tuburi placate sunt compuse din două sau mai multe straturi din materiale diferite. Un tip obișnuit este tabla din țevi de oțel placată cu titan, cum ar fiPlacă de tub din oțel placată cu titan pentru schimbător de căldură. În acest caz, un strat de titan este lipit de un substrat de oțel. Stratul de titan oferă o rezistență excelentă la coroziune, în special în medii chimice dure, în timp ce substratul de oțel oferă rezistență ridicată și proprietăți mecanice bune. Această combinație permite plăcilor cu tuburi placate să profite de cele mai bune proprietăți ale fiecărui material, oferind o soluție mai eficientă din punct de vedere al costurilor în comparație cu utilizarea unei plăci tubulare solide din titan.
2. Rezistenta la coroziune
Coroziunea este o preocupare majoră în multe aplicații industriale, în special în industriile chimice, petrochimice și de generare a energiei.
Foile tubulare normale din oțel carbon sunt predispuse la coroziune, în special în medii care conțin umiditate, acizi sau săruri. Chiar și foile din oțel inoxidabil pot suferi coroziune în anumite condiții agresive, cum ar fi în prezența ionilor de clorură.
Placile tubulare placate, cu stratul lor exterior rezistent la coroziune, oferă o protecție superioară împotriva coroziunii. De exemplu, celTablă de tub de oțel placată cu titanare un strat de titan care formează o peliculă de oxid pasiv pe suprafața sa, care acționează ca o barieră pentru a preveni coroziunea. Acest lucru face ca foile de tuburi placate să fie foarte potrivite pentru utilizarea în schimbătoare de căldură, condensatoare și alte echipamente care intră în contact cu fluide corozive. Stratul rezistent la coroziune nu numai că prelungește durata de viață a foii tubulare, dar reduce și costurile de întreținere și riscul defecțiunii echipamentului.
3. Cost - eficacitate
Costul este un factor important în orice proiect de inginerie.
Foile tubulare normale din materiale unice sunt, în general, mai puțin costisitoare în ceea ce privește costurile materiilor prime. Cu toate acestea, când se ia în considerare costul de proprietate pe termen lung, inclusiv întreținerea, înlocuirea și timpul de nefuncționare, situația se poate schimba. De exemplu, dacă o tablă normală din oțel carbon trebuie înlocuită frecvent din cauza coroziunii, costul total poate fi mult mai mare decât utilizarea inițială a unei foi de tuburi placate.
Placile tubulare placate pot avea un cost inițial mai mare în comparație cu plăcile tubulare normale din oțel carbon. Dar oferă economii semnificative de costuri pe termen lung. Prin combinarea unui material substrat relativ ieftin, cum ar fi oțelul, cu un strat rezistent la coroziune, cum ar fi titanul, foile cu tuburi placate oferă o alternativă rentabilă la utilizarea materialelor solide, rezistente la coroziune, cu costuri ridicate. Frecvența redusă de întreținere și înlocuire contribuie, de asemenea, la economii de costuri generale pe durata de viață a echipamentului.
4. Proprietăți mecanice
Proprietățile mecanice ale plăcilor tubulare sunt cruciale pentru performanța lor în aplicații industriale.
Plăcile tubulare normale realizate dintr-un singur material au proprietăți mecanice consistente pe tot parcursul. De exemplu, o tablă din țevi de oțel are o bună rezistență la tracțiune, ductilitate și tenacitate, care sunt importante pentru a rezista la solicitările mecanice în timpul funcționării, cum ar fi presiunea și vibrațiile.
Foile tubulare placate moștenesc în mare măsură proprietățile mecanice ale materialului substratului. Substratul de oțel dintr-o foaie de tub de oțel placată cu titan oferă rezistența și rigiditatea necesare. În același timp, lipirea dintre diferitele straturi dintr-o Foaie de tuburi placate este concepută pentru a asigura caracteristici bune de transfer de sarcină. Aceasta înseamnă că foile cu tuburi placate pot rezista, de asemenea, la solicitări mecanice mari, beneficiind în același timp de proprietățile rezistente la coroziune ale stratului exterior. Cu toate acestea, calitatea lipirii dintre straturi este critică și sunt necesare procese de fabricație adecvate pentru a asigura integritatea foii de tuburi placate sub încărcare mecanică.
5. Procesul de fabricație
Procesele de fabricație pentru foile tubulare placate și foile tubulare normale sunt destul de diferite.
Foile tubulare normale sunt fabricate de obicei prin procese tradiționale de prelucrare a metalelor, cum ar fi forjarea, prelucrarea mecanică și tratamentul termic. Aceste procese sunt bine stabilite și relativ simple pentru foile tubulare cu un singur material.
Foile tubulare placate necesită procese de fabricație mai complexe pentru a asigura o legătură puternică între diferitele straturi. Există mai multe metode de producere a foilor de tuburi placate, inclusiv placarea explozivă, lipirea cu rulouri și lipirea prin difuzie. De exemplu, în placarea explozivă, o explozie controlată este utilizată pentru a forța cele două materiale împreună la viteză mare, creând o legătură metalurgică. Lipirea cu role implică trecerea celor două materiale printr-un laminor pentru a le lega sub presiune înaltă. Aceste procese necesită un control strict al calității pentru a asigura rezistența lipirii, uniformitatea grosimii și finisarea suprafeței foii cu tuburi placate.
6. Domeniul de aplicare
Diferențele de compoziție a materialului, rezistența la coroziune și proprietățile mecanice duc la diferite domenii de aplicare pentru foile tubulare placate și foile tubulare normale.
Foile tubulare normale sunt utilizate pe scară largă în aplicații în care coroziunea nu este o problemă majoră sau în care mediul de operare este relativ blând. De exemplu, în unele schimbătoare de căldură pe bază de apă la presiune joasă sau în echipamentele utilizate în procese industriale necorozive, tablele normale din oțel carbon sau oțel inoxidabil pot fi suficiente.
Foile tubulare placate sunt preferate în aplicațiile în care rezistența la coroziune este critică. Ele sunt utilizate în mod obișnuit în schimbătoare de căldură, condensatoare și reactoare din industria chimică, petrochimică și de generare a energiei electrice. De exemplu, într-o fabrică chimică în care sunt procesate substanțe chimice agresive,Tablă tubulară din oțel placată cu titan Bimetalicpoate oferi performanță fiabilă și durabilitate pe termen lung.
În concluzie, foile cu tuburi placate și foile tubulare normale au diferențe distincte în compoziția materialului, rezistența la coroziune, rentabilitatea, proprietățile mecanice, procesul de fabricație și domeniul de aplicare. În calitate de furnizor de foi de tuburi placate, înțeleg cerințele unice ale diferitelor industrii și pot oferi foi de tuburi placate de înaltă calitate, care să răspundă nevoilor dumneavoastră specifice.
Dacă sunteți pe piața plăcilor tubulare și vă gândiți la cea mai bună opțiune pentru proiectul dvs., vă încurajez să mă contactați pentru discuții suplimentare. Putem explora modul în care foile noastre cu tuburi îmbrăcate vă pot oferi combinația optimă de performanță, durabilitate și rentabilitate. Indiferent dacă aveți nevoie de un produs standard sau de o soluție personalizată, sunt aici pentru a vă ajuta să faceți alegerea corectă.
Referințe
- Codul cazanelor și recipientelor sub presiune ASME, secțiunea VIII, diviziunea 1.
- Standardele ASTM pentru metale și aliaje.
- Literatură tehnică despre proiectarea și fabricarea plăcilor tubulare de la asociațiile industriale.
