1.Prezentarea produsului

Placă de oțel placată cu titaneste un material placat compus din placă de titan și placă de oțel carbon prin sudare explozivă. Placa de oțel placată cu titan integrează proprietățile fizice, chimice și mecanice ale plăcii de titan și ale plăcii de oțel pentru a economisi costurile pentru clienți.

titanium clad steel plate manufacturers

2. Parametrii produsului

Placă de oțel de calitate

Grad placă de titan

mărimea

Specificații

ASTM A36

ASME SA516 Gr60, Gr65,Gr70

ASME SA537 Gr1 Gr2 Gr3

ASME SA105

ASME SA350 LF1 LF2 LF3

SA283 Gr.A, Gr.B, Gr.C, Gr.D, SA620 SS330(SS34), SS400(SS41), E235A, E235B, E235C, E275A, E275B, E235C etc.

ASTM B265 GR1 GR2 GR7 GR11 GR12 GR16 GR17 etc.

TK:

Placă de bază:7-300mm

placa de placare:1-12mm
W<>

L<>

ASTM B898

JIS G3603

NB/T 47002.3

GB/T 8546

GB/T 8547

DL/T 1590

3. Aplicație

FGD, PTA, petrol și gaze, chimie și petrochimice, tratare a apei

FGD

PTA

În procesul de reacție al secțiunii TA, există coroziune cu acid acetic și multe echipamente sunt căptușite cu materiale de titan. În secțiunea PTA, deoarece catalizatorul paladiu și produsele sunt sensibile la ionii metalici, cum ar fi Cu²﹢,Cr²﹢,N﹢,Fe³﹢, acești ioni metalici au efecte toxice asupra paladiului și reduc calitatea produsului. Prin urmare, titanul este, de asemenea, selectat ca material. Placa din oțel placată cu titan, placa din oțel inoxidabil placată cu titan sunt selectate în funcție de cerințele procesului și costului Fabricarea echipamentelor PA-PTA cu o placă placată cu trei straturi din oțel inoxidabil placat cu titan.

Selecția plăcilor compozite pentru echipamentele PA-PTA este următoarea:

Secțiunea PTA:

Articol	Nume	Specificație (mm)	greutate (Kg)	Materiale, specificații (mm)
PD-102	dizolvant	ID: 1850×6000	Aproximativ 38800	Capul eliptic superior și inferior (3.3 plus 48) și cilindrul drept (3.3 plus 42) sunt plăci de oțel placate cu titan
PD-201	hidrogenator	ID: 2100×8400	53900	Capul eliptic superior și inferior (2,2 plus 5,5 plus 41) și cilindrul drept (2,2 plus 5,5 plus 78,5) sunt toate plăci compozite cu trei straturi de oțel inoxidabil placate cu titan.
PD-203	Depozitare H2	ID: 1200×3500	8500	Capul eliptic superior și inferior (1,8 plus 27) și cilindrul drept (1,5 plus 49) sunt plăci de oțel placate cu titan
PD-301	primul cristalizator	ID: 4600×8900		Capul eliptic inferior (5.5 plus 87), cilindrul drept (5.5 plus 87) și capul fluture de sus (5.5 plus 91) sunt toate plăci de oțel placate cu titan;
PD-302	Al doilea cristalizator	ID: 4050×5500	75200	Capul eliptic inferior (5 plus 60), cilindrul drept (5 plus 60) și capul fluture de sus (5,5 plus 64) sunt toate plăci de oțel placate cu titan;
PD-303	Al treilea cristalizator	ID: 3500×5500		Capul eliptic inferior (5,5 plus 38), cilindrul drept (5 plus 35) și capul fluture de sus (5,5 plus 38) sunt toate plăci de oțel placate cu titan;
PD-304	Al patrulea cristalizator	ID: 4050×5500mm		Capul fluture de jos (5 plus 27), cilindrul drept (5 plus 24) și capul fluture de sus (5,5 plus 27) sunt plăci de oțel placate cu titan.

Tabel de selecție a echipamentelor și materialelor principale în secțiunea TA

Articol	Nume	Specificații（mm）	Materiale, specificații (mm)
TD-102A	Cilindru de acetat circulant	ID: 5500×6650	Conul inferior (2 plus 16), cilindrul drept (2 plus 16) și capul superior (2 plus 16) sunt plăci compozite din titan/oțel
TD-203	Rezervor de nămol	ID: 6500×6650	Îmbinările cilindrice drepte (2 plus 16) și capete superioare și inferioare (2 plus 16) sunt plăci compozite din oțel placate cu titan
TD-201A	Reactorul de oxidare	ID: 2100×6650	Îmbinările cilindrice drepte (3 plus 16) și capete superioare și inferioare (3.3 plus 23) sunt plăci compozite din oțel placate cu titan

4. Progresul tehnic

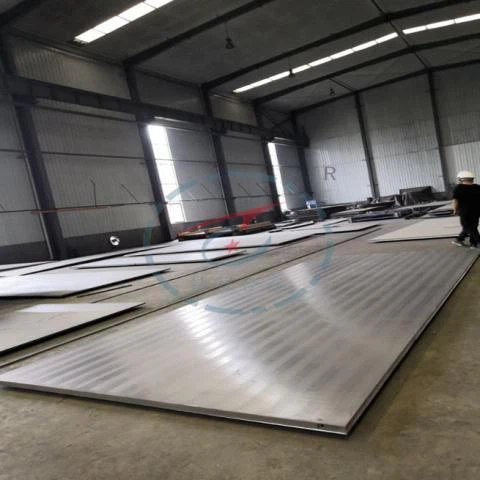

În prezent, plăci de oțel placate cu titan, cu cea mai mare suprafață și cea mai lungă lungime, sunt pregătite prin sudare explozivă în Baoji Taicheng Group, care este situat în valea de titan din China.

Material: ASTM B265 Gr1 plus ASTM A36

Dimensiune: 6 plus 60×3030×12100mm

Ora exploziei îmbrăcată: 20 decembrie 2018
