1 Descrierea produselor
Reactorul de oxidare inițial al unei unități PIA (acid isoftalic rafinat) a fost renovat datorită schimbării procesului de producție. Scara de proiectare a PIA modernizată a fost de 50000 t/an. Reactorul de oxidare, echipamentul central din unitate, a fost în funcțiune de aproximativ 30 de ani înainte de transformare și va fi folosit ca prim cristalizator după transformare. Temperatura de proiectare a reactorului de oxidare original este de 300 de grade, temperatura de lucru este de 189 de grade ± 4 grade, presiunea de proiectare este de 3,5 MPa și presiunea de lucru este de 1,05 ~ 1,25 MPa. Temperatura de proiectare a primului cristalizator după transformare este de 215 de grade, iar temperatura de lucru este de 177 de grade; Presiunea de proiectare este de 1,65 MPa și presiunea de lucru este de 0,7 MPa. Presiunea sa de serviciu și temperatura de serviciu sunt reduse. Echipamentul este aplacă de oțel placată cu titan pentru industria chimică, cu o înălțime de 9004 mm, un diametru interior de 2825 mm și o grosime a peretelui de 29 mm plus 2,1 mm. Conținutul principal al transformării echipamentului este de a tăia prelungirea internă a celor două țevi de legătură originale și de a adăuga două țevi de legătură noi. Masa totală a piesei de transformare este de 150 kg. Noua duză este utilizată ca import și, respectiv, export de materiale principale.
2 Caracteristicile și protecția construcției plăcilor compozite din oțel titan
2.1 Placă compozită titan-oțel

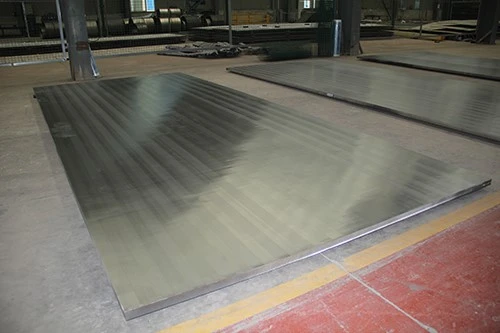

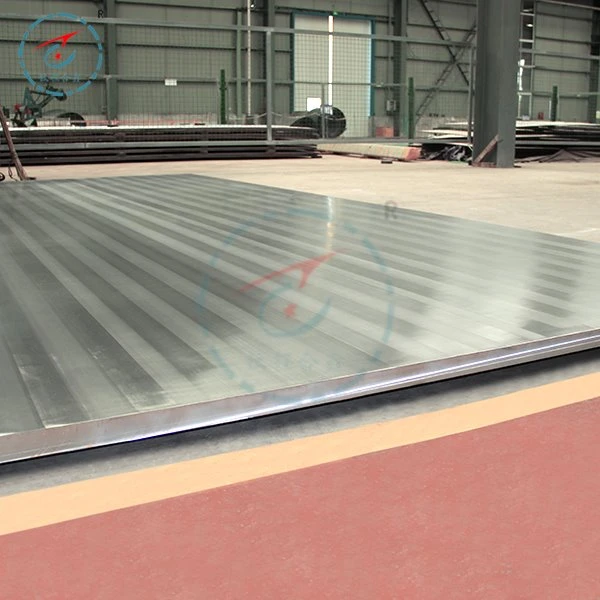

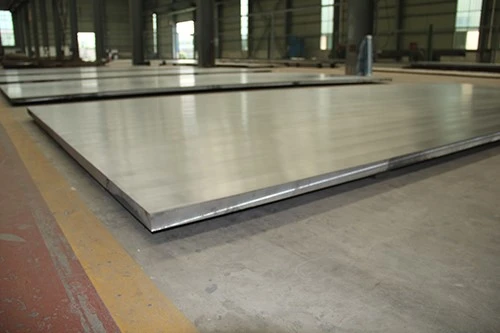

Metoda compozită a plăcilor de oțel placate cu titan pentru industria chimică este metoda explozivă. Stratul de bază al noii duze și al flanșei este separat de stratul de căptușeală, doar pentru a obține o potrivire strânsă. Materialul de bază al cilindrului echipamentului și al flanșei duzei nou adăugate este Q345R, iar placarea cilindrului și materialul căptușelii duzei este GR3 (în conformitate cu cerințele ASME SB265Gr2). Proprietățile fizice și proprietățile de sudare ale Q345R și GR3 diferă foarte mult.
2.2 Titanul pur industrial este un metal alb argintiu cu o densitate de 4,51 g/cm3, echivalent cu 57% din oțel. Titanul are o conductivitate slabă, conductivitate termică scăzută și coeficient de dilatare liniară (conductivitatea termică este de 1/4 din fier, nemagnetic. Titanul are avantajele atât ale oțelului (rezistență ridicată) cât și ale aluminiului (textură ușoară). Titanul pur industrial are o plasticitate bună. , limita de curgere este apropiată de rezistența la tracțiune și poate menține rezistența specifică relativ ridicată la temperatură ridicată.Titanul este un metal foarte activ cu afinitate mare cu oxigenul.Formează o peliculă densă, adeziva și inertă de oxid pe suprafața materialului care conține oxigen. mediu.Chiar dacă este supusă uzurii mecanice, se va regenera rapid pentru a proteja matricea de titan de coroziune.
3Protectia constructiilor
Conform analizei caracteristicilor titanului pur industrial, protecția necesară trebuie făcută în timpul procesului de transformare a echipamentului, inclusiv: așezarea plăcilor de cauciuc pentru căminul echipamentului pentru a preveni deteriorarea conductei de conectare a căminului și a suprafeței normale; Schela de oțel nu trebuie ridicată în interiorul echipamentului pentru a evita deteriorarea suprafeței cu titan sau poluarea cu ioni de fier; Partea inferioară a deschiderii echipamentului va fi pavată cu folie de cauciuc, iar stratul superior al foii de cauciuc va fi pavată cu pânză ignifugă pentru a preveni deteriorarea stratului placat cu titan în timpul construcției și poluarea prin tăiere și stropi de sudură. Sursa de poluare cu fier trebuie îndepărtată în timpul procesului de pregătire și sudare înainte de sudare. Pre-sudura nu trebuie curățată cu perie de sârmă sau hârtie abrazivă și trebuie utilizate instrumente speciale de prelucrare a metalelor neferoase din oțel inoxidabil.
4 Deschidere placa de perete
Placarea din titan din jur trebuie protejată împotriva deteriorării în timpul procesului de deschidere a panoului de perete. Stratul placat cu titan este perforat mecanic și îndepărtat de stratul de bază. Metalul de bază Q345R este prelucrat prin tăiere cu flacără și roată de șlefuit. Mai întâi, poziționați și marcați noua duză. Vezi fig. 1 pentru fiecare dimensiune de prelucrare.
4.1 Pasul 1: Tăiați gaura din partea placată cu titan cu cobalt și roată de șlefuit și decojiți placa cu titan în poziția de deschidere cu o daltă de oțel.
4.2 Pasul 2 Utilizați metoda de tăiere cu flacără pentru a deschide găurile și a canelura metalul de bază și acordați atenție pentru a proteja placarea de titan de deteriorare sau decolorare la tăiere.
4.3 Pasul 3 Îndepărtați alocația de dimensiune (3 mm grosime) rezervată pentru tăierea termică a metalului de bază cu discul de șlefuit până când atinge dimensiunea deschiderii cerută de desenul de proiectare și procesați canelura pentru a expune luciul metalic.
4.4 Pasul 4 Măcinați și reparați marginea de deschidere a stratului placat cu titan. După ce gaura este prelucrată în poziția de deschidere cerută de desen, stratul placat prelucrat va fi supus unei încercări de penetrare și testări cu ultrasunete 100% în două direcții în unghi drept cu aceeași sondă pentru a asigura că nu există defecte de separare și de sub suprafață.
5 Asamblarea stratului de căptușeală de titan
După ce îmbinarea sudată a metalului de bază este calificată și lustruită, stratul de căptușeală de titan va fi asamblat. Asamblarea se efectuează în trei pași: Pasul 1, puneți inelele de suport de titan 1 și 2 în poziția de stripare (vezi Figura 2), lățimea inelului de sprijin este de 30 mm, grosimea este de 3 mm și distanța dintre cele două laturile inelului de suport este de 1 mm. Pasul 2, introduceți căptușeala liberă a flanșei de titan în gura flanșei de bază, iar căptușeala trebuie să se potrivească strâns cu componentele de bază din oțel; Pasul 3: Asamblați suprafața de etanșare a flanșei de titan, care ar trebui să fie montată cu suprafața flanșei de bază.
